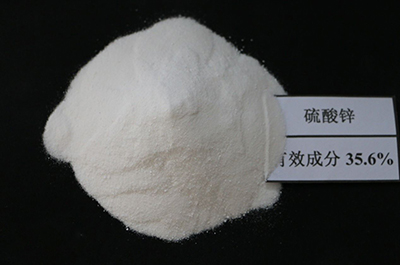

七水硫酸鋅（ZnSO4·7H2O）是一種重要的無機(jī)鋅鹽，具有良好的水溶性。廣泛應(yīng)用于選礦、電鍍、化工、化纖、飼料生產(chǎn)等領(lǐng)域。國內(nèi)很多廠家都在生產(chǎn)。在工業(yè)生產(chǎn)中，七水硫酸鋅是一種結(jié)晶產(chǎn)物，濃硫酸鋅溶液在39以下。通過結(jié)晶，可以去除大部分的負(fù)離子和陽離子雜質(zhì)。粗晶易脫水，吸附雜質(zhì)少，產(chǎn)品質(zhì)量好。為了得到粗顆粒的產(chǎn)品，需要延長結(jié)晶時(shí)間。目前，實(shí)際生產(chǎn)需要10多個(gè)小時(shí)的結(jié)晶時(shí)間。如果結(jié)晶時(shí)間不足，只能得到顆粒細(xì)、比表面積大、玻璃水吸附量大的產(chǎn)品，很難在離心機(jī)上干燥。主牌號(hào)鋅含量不足，易結(jié)塊，成為不合格品（國外用戶主牌號(hào)一般為98%，即含鋅量為22.29%）。

七水硫酸鋅在工業(yè)上一般用作媒染劑、木材防腐劑、動(dòng)物膠水澄清劑、皮革防腐劑和漂白劑（造紙）。它在醫(yī)學(xué)上用作催吐劑和收斂劑。還用于制造人造纖維、電解、電鍍工業(yè)、鋅鹽（包括立德粉）等。我廠生產(chǎn)的高純七水硫酸鋅用作彩色電視機(jī)顯像管的生產(chǎn)試劑電子工業(yè)（用于彩管熒光粉再生工藝），也為國防、科研等提供特殊要求。在生產(chǎn)中，我們以工業(yè)硫酸鋅為原料，去除雜物，精制99?？色@得5%以上的高純度硫酸鋅。但在溶解和雜貨的過程中，經(jīng)常會(huì)出現(xiàn)硫酸鋅硬化和管道堵塞的情況。受生產(chǎn)進(jìn)度影響，產(chǎn)品質(zhì)量不能滿足電子管廠的要求。

根據(jù)七水硫酸鋅的生產(chǎn)工藝和所需原料的種類，七水硫酸鋅的生產(chǎn)可分為兩種方法。一種是以菱鋅礦和閃鋅礦為原料生產(chǎn)的。一種是由硫酸鋅廢液生產(chǎn)的。對(duì)于以鋅礦石為原料的生產(chǎn)工藝，主要方法有直接浸出法和復(fù)合浸出法。

對(duì)于浸出法，七水硫酸鋅的主要工藝路線如下：

1、以礦山閃鋅礦為實(shí)驗(yàn)原料

2.500g閃鋅礦在sx2-8-10箱式電阻爐中高溫煅燒，使其呈深黃色。

3、將定量的深黃色產(chǎn)品放入四口燒瓶中，機(jī)械攪拌。

4、加入30%稀硫酸進(jìn)行反應(yīng)。反應(yīng)完成后，過濾溶液并回收濾液。

5、通過中和反應(yīng)除去濾液中的雜質(zhì)離子。 6、調(diào)節(jié)pH使溶液中出現(xiàn)藍(lán)色沉淀，然后再次過濾。

7、蒸發(fā)溶液，得到七水硫酸鋅晶體顆粒。

通過該方法，可以在實(shí)驗(yàn)過程中置換雜質(zhì)離子，得到純度滿足工業(yè)生產(chǎn)要求的包覆硫酸鋅晶體。但這種方法得到的晶體產(chǎn)品不僅粒徑不均勻，而且顆粒細(xì)小，容易發(fā)生母液包裝。因此，該方法得到的產(chǎn)品需要進(jìn)一步優(yōu)化。以廢液為原料生產(chǎn)硫酸鋅產(chǎn)品的方法大多采用濃縮結(jié)晶法。這樣就可以得到純度合格的產(chǎn)品。但這種方法也存在產(chǎn)品粒度小、工藝重復(fù)性不穩(wěn)定等問題。
